在实际使用电阻焊接生产中，由于外部电网，电源回路控制，电极磨损，焊接加压力等变化、会直接影响焊接品质，为保持稳定的焊接品质，有必要对电阻焊接时的电流、电极间电压、通电时间、焊接加压力、焊接位移量、焊机气压以及冷却水进行全过程测定和波形显示监测。
1.焊接电流（A）
2.焊接时间（ms）
3.施加压力大小（N）
4.电流密度（焊核大小）
5.电极材质（温度分布）
6.追从性（飞溅、锻造）
7.电流方向（极性效果）
8.焊接变位量控制
在电阻焊中，焊接品质的管理尤为重要。为了保持稳定的焊接质量，有必要定期对电阻焊的7大要素进行定期确认，由于焊接电流、焊接时间以及施加压力大小无法通过目测进行判定，所以有必要通过焊接监测仪来进行监测和管理。此外，对热压焊时位移量的管理也是决定焊接质量的重要因素。
为了保持稳定的焊接质量，除了需要设定正确的焊接参数以外，测定焊接过程中的几大要素也是十分必要。通过使用焊接监测仪，预设监测参数范围，可以对焊接结果进行优劣判定，方便品质管理。
VWM-551B
综合焊接监测仪
可以测定所有类型电阻焊机
可以同时测定显示焊接电流、电压、加压力、位移、气压和水温
可以显示焊接电流、电压、加压力和位移的动态曲线
显示平均有效值、峰值、通电时间、通电角和打点计数
RS一232/485通讯功能和USB数据存储功能
以太网功能
| 电源型号 | VWM-551A |
| 输入电源 | 1Φ AC100V ～240V |
| 电流量程 | 0 ～ 199.9KA；0.00 ～ 9.99V;0 ～ ± 10mm； MAX.2Ton Max.100℃；Max.1Mpa |
| 时间量程 | 0 ～ 1999ms； 0 ～ 99.5cyc； 0 ～ 25.00ms |
| 尺寸/净重 | 258(D) × 182(W) × 280(H)mm ; 5.5kg |

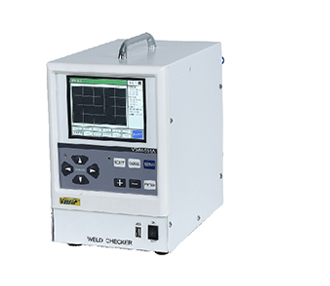

VWM-111A
焊接电流监测仪
可以测定所有类型电阻焊机
显示焊接电流和电压的动态曲线
显示平均有效值、峰值、通电时间和打点计数
显示平均有效值、峰值、通电时间、通电角和打点计数
RS—232/485通讯功能和USB数据存储功能
以太网功能
| 电源型号 | VWM-111A |
| 输入电源 | 1Φ AC 100~240V |
| 电流量程 | 0 ~ 199.9KA；0.00 ~ 9.99V |
| 时间量程 | 0 ～ 1999ms； 0 ～ 25.00ms； 0 ～ 99.5cyc |
| 尺寸/净重 | 250(D) × 110(W) × 200(H)mm ; 3kg |

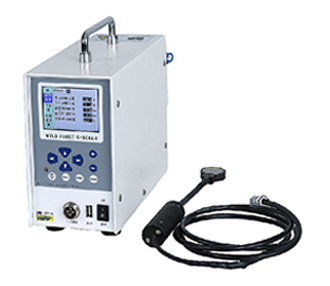

VWM-221A
焊接压力监测仪
显示加压过程的动态曲线
显示最大、最小、平均值以及打点计数
RS-232/485通讯功能和USB数据存储功能
显示加压结果判定和报警内容
以太网功能
| 电源型号 | VWM-221A |
| 输入电源 | 1Φ AC 100~240V |
| 测定量程 | 0.5 ~ 900kgf |
| 尺寸/净重 | 250(D) × 110(W) × 200(H)mm ； 3kg |

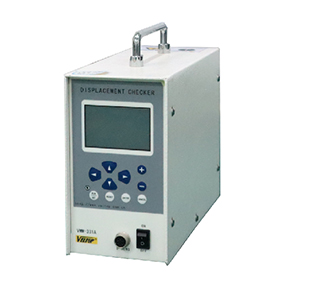

VWM-331B
焊接位移监测仪
显示焊接位移量的动态曲线
显示焊接前和焊接后的位移量以及打点计数
外部输入“置零”和“开始测定”功能
各种输出信号和报警提示功能
RS-232/485通讯功能和USB数据存储功能
以太网功能
| 电源型号 | VWM-331B |
| 输入电源 | 1Φ AC 100~240V |
| 测定量程 | 0.00 ~ 9.999mm |
| 尺寸/净重 | 250(D) × 110(W) × 200(H)mm ； 3kg |
VWM-110A
多功能电流计
可以测定所有类型电阻焊机
显示焊接电流和电压的动态曲线
RS-232/485通讯功能和USB数据存储功能
显示平均有效值、峰值、通电时间和打点计数
以太网功能
| 电源型号 | VWM-110A |
| 输入电源 | 锂电池 / Lithium batteries |
| 电流量程 | 0 ~ 199.9KA |
| 时间量程 | 0~9999ms ; 0 ~99.99ms ; 0 ~100.0cyc |
| 导通角量程 | 0 ~ 180° |
| 尺寸/净重 | 80(W) × 168(L) × 32(H)mm ; 0.5kg |
VWM-220A
高精度压力计
显示加压过程的动态曲线
显示加压结果判定和报警内容
RS-232/485通讯功能和USB数据存储功能
显示最大、最小、平均值以及打点计数
以太网功能
| 电源型号 | VWM-220A |
| 输入电源 | 锂电池/Lithium batteries |
| 测定量程 | 200、500、1000、2500、10000 |
| 尺寸/净重 | 80(w) x 168(L)× 32(H)mm ; 0.5kg |
